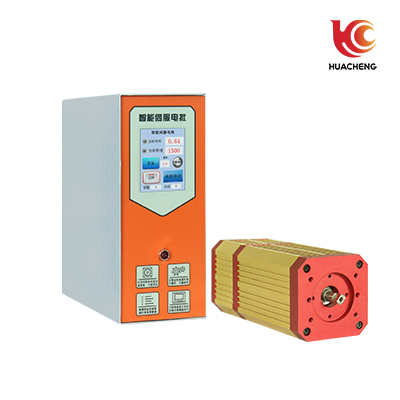

智能伺服电批，由伺服电批控制系统和伺服电组织成。不管是从扭力、精度、使用寿命来看，伺服电批都比无刷、有刷电批更强大。伺服电批的扭力大、响应快。

产品特点：

（1）无机械齿轮和离合器结构，无磨损，免维护，寿命超长，故障率低；

（2）高精度电流采样和终值算法驱控，响应快，重复精度高，扭力精准；

（3）具备单段，二段，多段、拆卸等多种工作模式，转速、扭矩可调，锁付智能化；

（4）适应机牙螺纹，自攻螺纹，自钻螺纹等场合；

（5）扭力，圈数综合评估，降低滑牙、浮锁误判率；

（6）驱控器自带2.4寸真彩触摸屏可调试设置参数，方便监控调试电批运作；

（7）驱控器IO信号有电批启停输入信号、力矩到达和电批报警输出信号；

（8）集成一个基于MODBUS RTU协议的TTL通信口，外联控制器或触摸屏。

系统功能：

输入输出信号：启动、停止、正反转；拧紧完成、合格标志、报警输出；

外围接口：RS485、IO接口、可实现IO口的所有功能；

实时输出拧紧数据，由MES系统采集，分析，存储；

拧紧过程由高速数字控制，精度高，使用寿命长；

支持正反向控制；扭力，转速，圈数任意调节，多级变速，控制精度更高；

拧紧过程数据管理，记录可溯；

浮锁，滑牙等异常出错报警机制及处理；

拧紧过程主要数据显示：实时扭力值、圈数、拧紧时间、扭力峰值，合格标志；

相对于IO电批，控制更精准，更环保。

软件功能：

界面简单易操作，与智能伺服电批控制器无缝连接，快速便捷的设置电批各类参数。

伺服电批工作状态信息显示与记录，电批状态实时监控。

扭紧过程可监控，支持波形采集、对比与分析、支持在线调试功能。

锁付记录显示，处理与导出，让拧紧记录可追溯、可保存、可统计。

规格型号：

IO及通讯端口定义：

注：SEL用于选择高低电平使用，SEL选择接入24V时，输入端子输入低电平信号有效；SEL选择接入COM时，输入端子输入高电平信号有效。

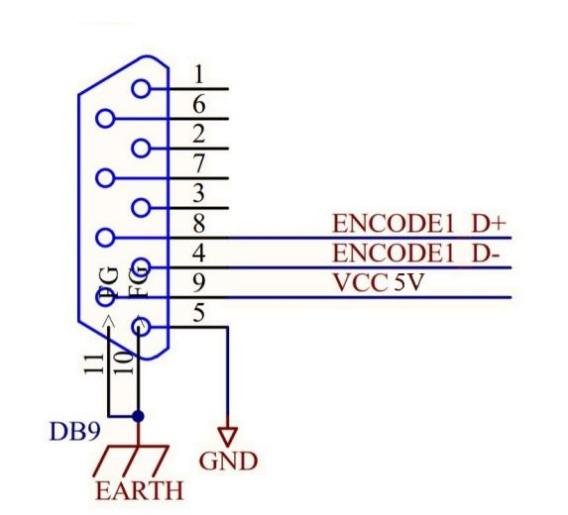

电机编码器端口：

各系列电批的编码器端口统一为DB9，支持绝对值编码器。

输入输出电源端口：

电批电源输入，接地端口：

电机动力线，接地端口：

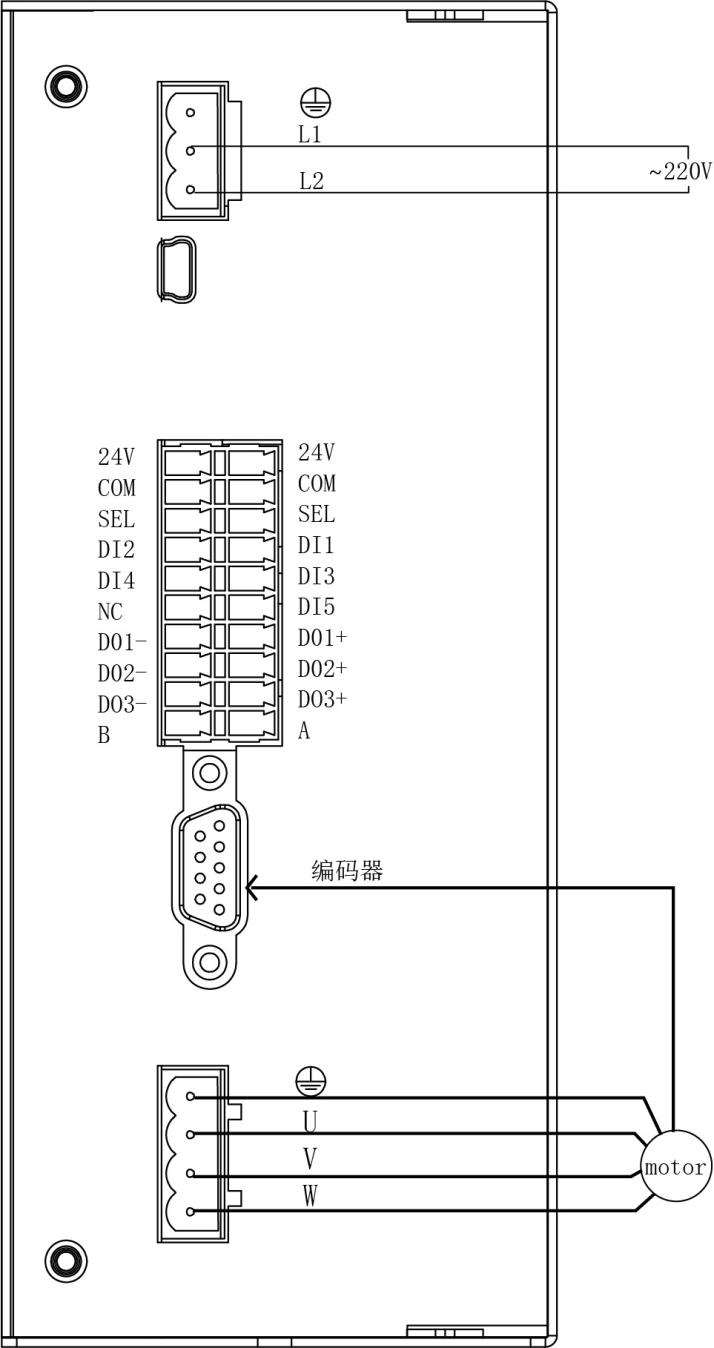

电气接线图：

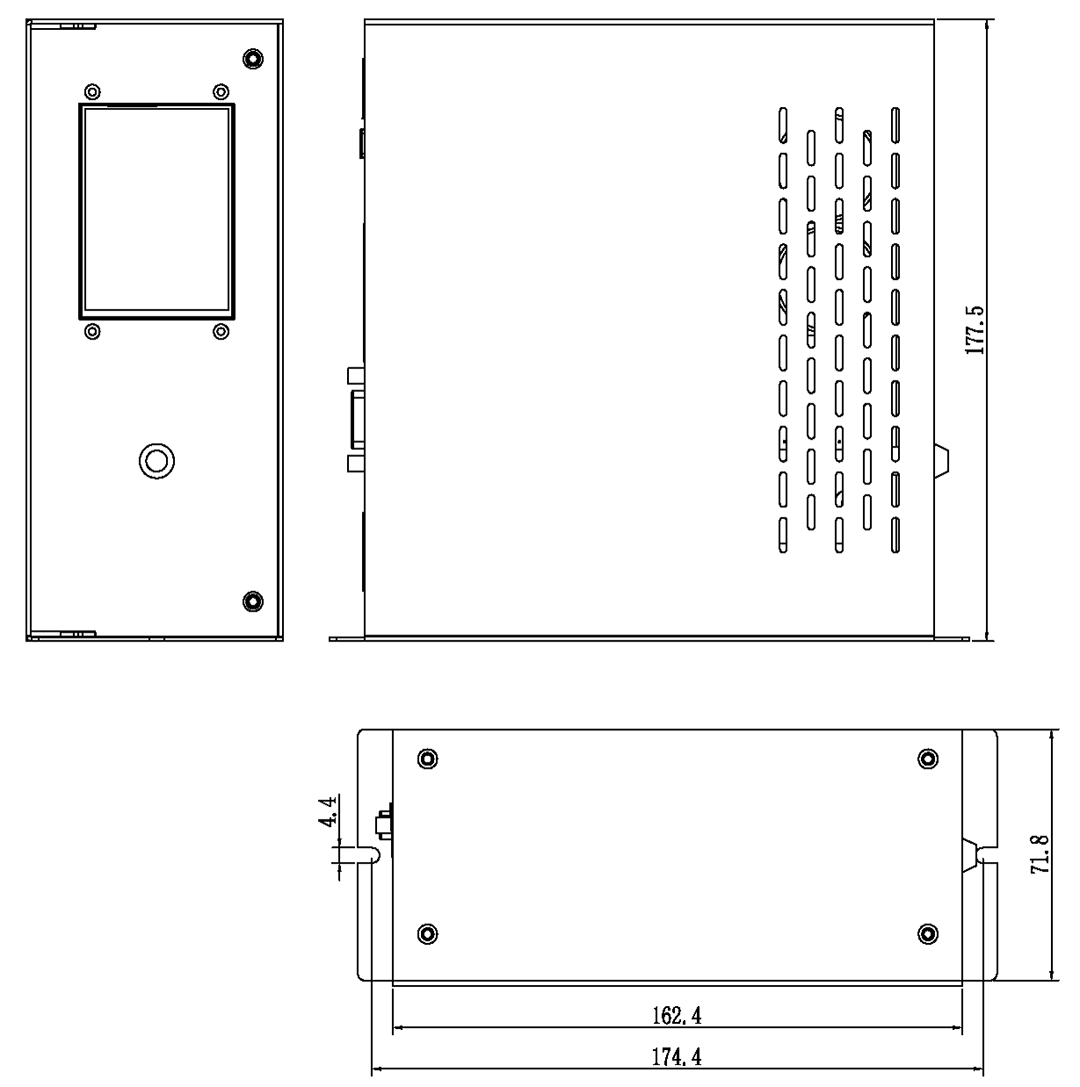

伺服电批控制器外观尺寸：

400W电机尺寸：

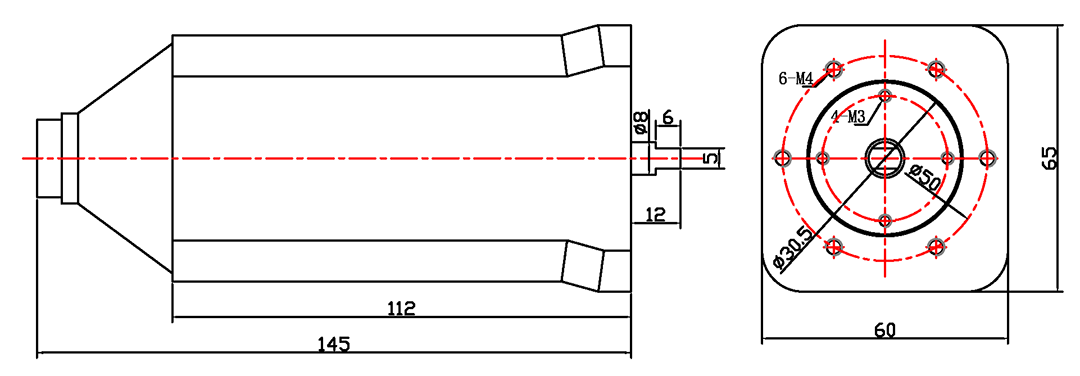

伺服电机包外壳尺寸图

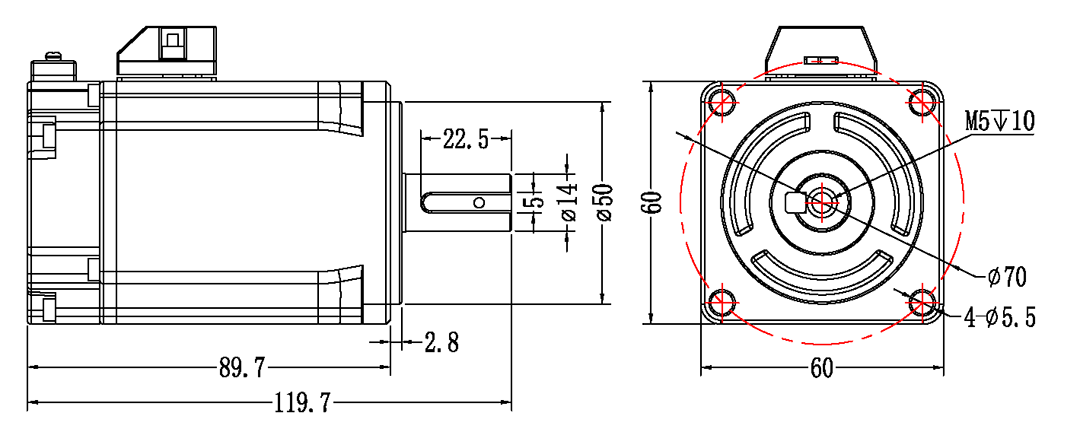

伺服电机未包外壳尺寸图

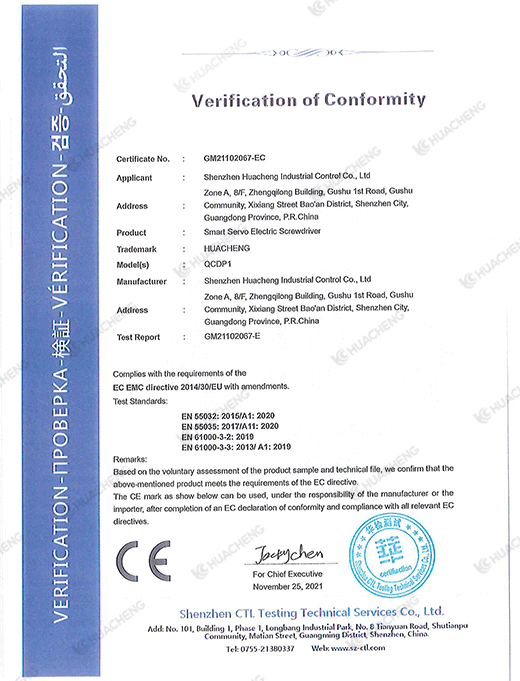

产品安全认证——CE认证报告
